Балконная солнечная станция 1,68 кВт с аккумулятором
Солнечная энергия днём, накопление дневного избытка и резервное питание выбранных приборов во время отключений.
- Мощность солнечных панелей
- 1,68 кВт
- Ёмкость аккумулятора
- 4,02 кВт·ч
- Astronergy ASTRO N5s
- 4 модуля
Задача
С чего начали
Организовать собственную солнечную генерацию при компактном размещении оборудования на балконе. Дневную энергию нужно использовать для бытовых приборов, сохранять её избыток на вечер и ночь, а при отключении внешней сети поддерживать выбранные критически важные потребители.
Решение
Что установили

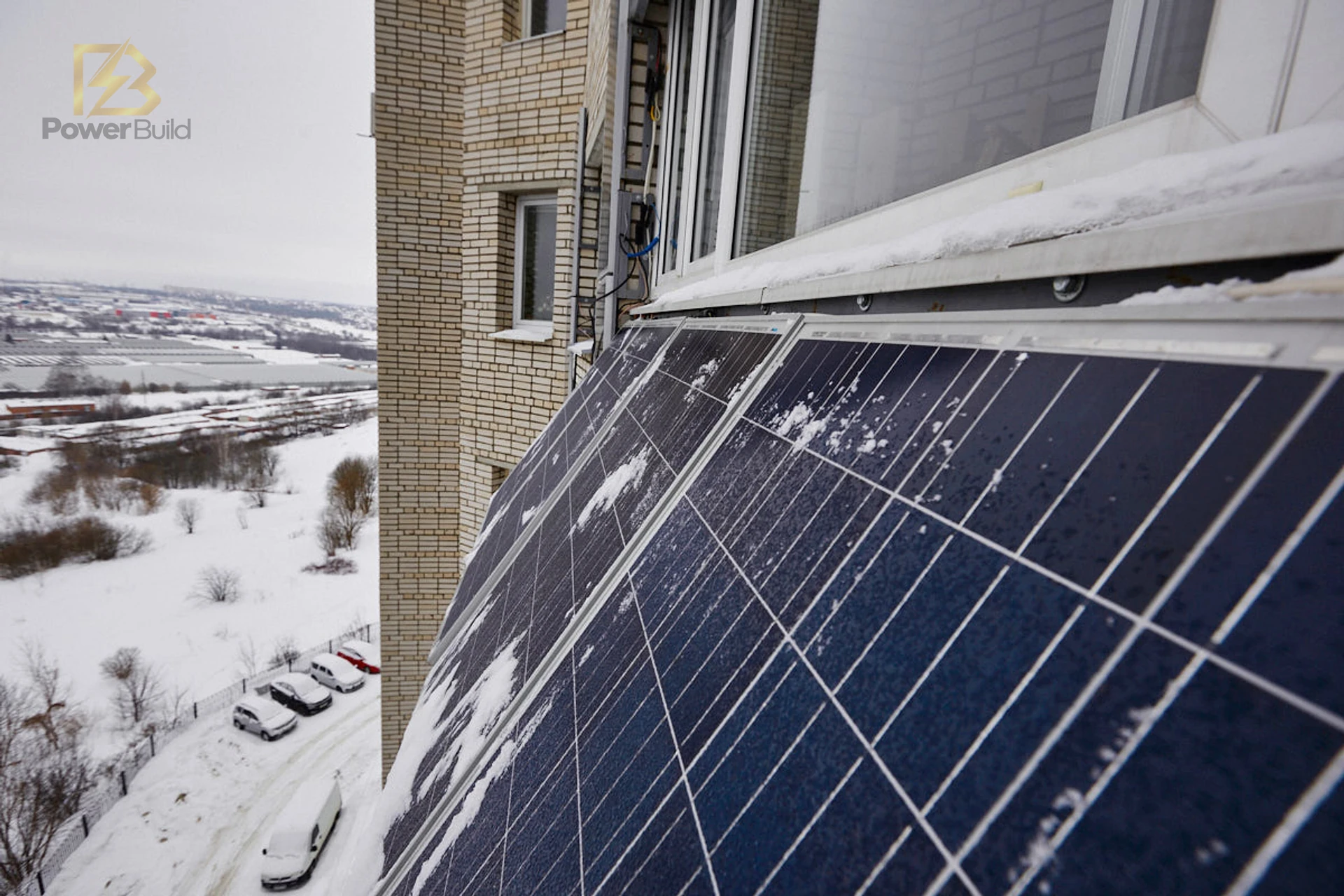

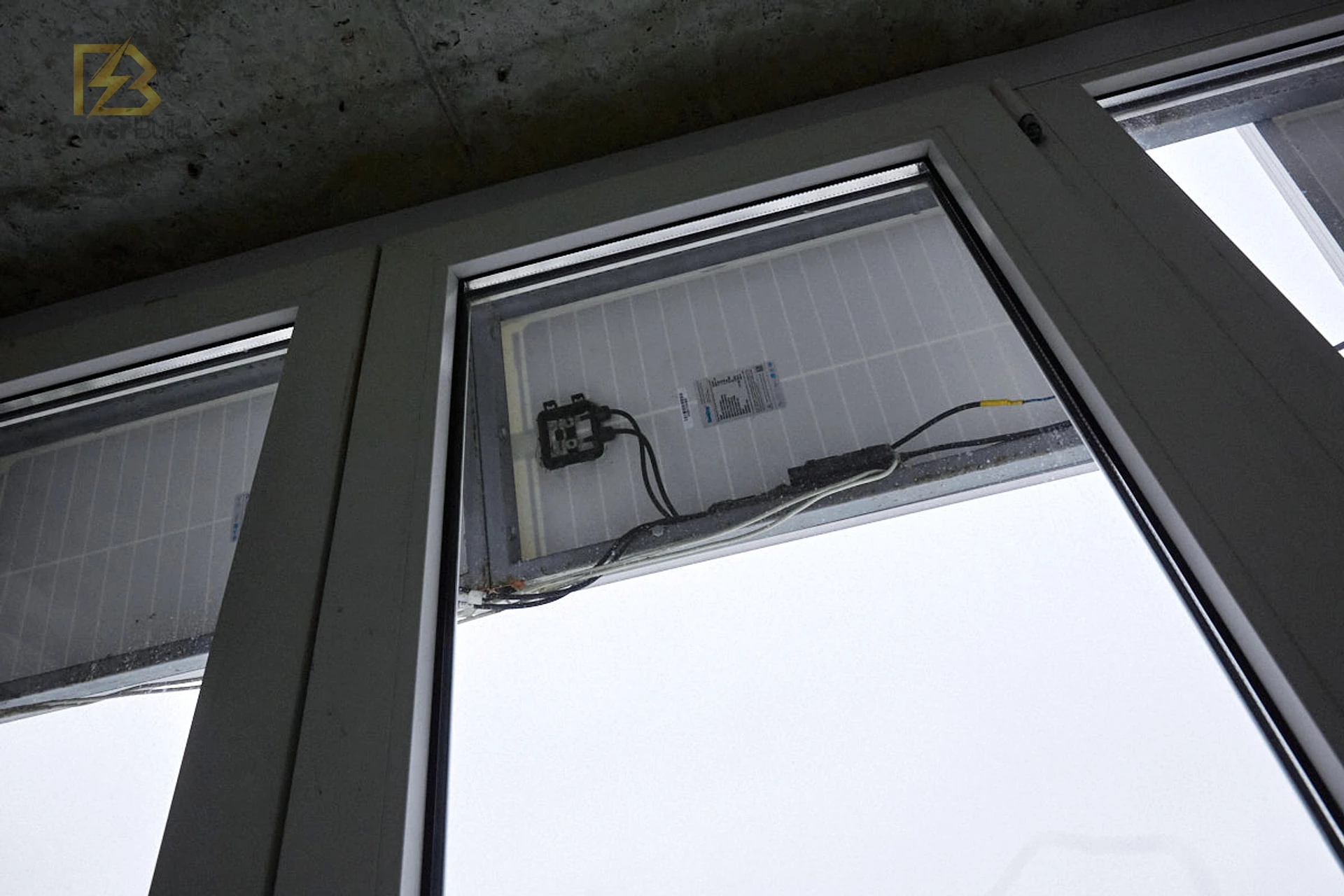

В состав солнечного комплекта Index входят четыре модуля Astronergy ASTRO N5s по 420 Вт, микроинвертор Hoymiles HMS-2000, аккумуляторный накопитель Hoymiles HiBattery 4020 AC ёмкостью 4,02 кВт·ч и балконная система крепления Enzeit Technik. Для управления потоками энергии предусмотрены интеллектуальный счётчик Hoymiles HMeter, защитная автоматика и мониторинг через S-Miles Home.
Детали проекта
2 фото в галерее
Комплектация
Оборудование проекта
| Компонент | Модель / параметры | Количество |
|---|---|---|
| Солнечные модули | Astronergy ASTRO N5s 420 W · PV-M-AN-MF-C-420-0 | 4 шт. |
| Микроинвертор | Hoymiles HMS-2000 · PV-F-HM-MF-1-2000-40 | 1 шт. |
| Компонент комплекта | PV-K-BA-KP-0-0 | 1 шт. |
| Компонент комплекта | PV-K-BA-KP-0-0-1 | 4 шт. |
| Балконное крепление | Enzeit Technik | Система крепления |
| Аккумулятор LiFePO4 | Hoymiles HiBattery 4020 AC, 4,02 кВт·ч | 1 шт. |
| Интеллектуальный счётчик | Совместимый Hoymiles HMeter | В составе системы |
| Подключение и защита | AC-кабели, соединительные элементы и защитная автоматика | Комплект |
| Мониторинг | Настройка S-Miles Home и управления энергией | В составе системы |
Четыре независимых MPPT
Каждый модуль на n-type элементах подключается к отдельному MPPT-входу микроинвертора. Такая схема уменьшает влияние временного затенения одной панели на остальные модули. Общая мощность массива: 4 × 420 Вт = 1680 Вт.
Характеристики накопителя
Номинальная ёмкость HiBattery 4020 AC — 4,02 кВт·ч; ориентировочный полезный запас — 3,4–3,6 кВт·ч. Зарядка и разрядка — до 2000 Вт, максимальная входная мощность и резервный выход — до 2500 Вт. Ресурс — не менее 8000 циклов. Предусмотрены встроенный подогрев, защита IP66 и возможность расширения ёмкости до 16,08 кВт·ч.
Время резервного питания
От полностью заряженного аккумулятора ориентировочная автономность составляет: при 100 Вт — 34–36 часов; при 200 Вт — 17–18 часов; при 500 Вт — 6,8–7,2 часа; при 1000 Вт — 3,4–3,6 часа; при 2000 Вт — 1,7–1,8 часа. Фактическое время зависит от заряда, нагрузки, температуры и пусковых токов приборов.
Заряд от солнечных панелей
Теоретическое время полной зарядки при максимальной мощности панелей: 4,02 кВт·ч ÷ 1,68 кВт ≈ 2,4 часа. Практический ориентир — 3–6 часов хорошего солнца с учётом изменяющейся генерации и одновременного потребления бытовых приборов.
Резервный выход и подключение
Во время отключения накопитель питает выбранные приборы через отдельный резервный выход или подготовленную линию. Подача резервной энергии в квартирную сеть через обычную вилку не предусмотрена: для выбранных розеток нужна отдельная схема подключения. Для сохранения полной мощности рекомендуется стационарная версия HB-4020-ACM с подключением через электрощит; розеточная HB-4020-AC ограничивает отдачу в домашнюю сеть до 800 Вт.
Ориентация и годовая выработка
Показатели приведены для Киева и центральной части Украины. При южном вертикальном расположении средняя выработка составляет около 3,6 кВт·ч в сутки, при оптимальном наклоне — около 5,1 кВт·ч. Результат зависит от города, ориентации, угла установки, этажа, затенения, загрязнения панелей и погоды.
Работа системы
Как используется энергия
Дневное потребление
Микроинвертор преобразует энергию панелей в переменный ток 230 В. Сначала питаются работающие приборы, затем избыток направляется на заряд аккумулятора.
Вечером и ночью
Накопленная энергия возвращается домашним потребителям. Если генерации и заряда недостаточно, при доступной внешней сети недостающая энергия поступает из неё.
Во время отключения
Система отделяет резервное питание от внешней линии. Накопитель поддерживает выбранные приборы через резервный выход или выделенную линию: освещение, интернет, связь и другую предусмотренную технику.
Прогноз проекта
Расчётные показатели
- Выработка за год: южная сторона, наклон около 35°
- до 1870 кВт·ч
- Выработка за год: южный вертикальный монтаж
- около 1300 кВт·ч
- Выработка за год: юго-восточная или юго-западная сторона
- около 1200 кВт·ч
- Выработка за год: восточный или западный вертикальный монтаж
- около 900 кВт·ч
Показатели приведены по расчёту проекта, а не по фактическим замерам. Это прогноз, не гарантия результата. Выработка зависит от погоды и условий размещения; экономия — от потребления, тарифов и эксплуатации.
