Солнечная станция для многоквартирного дома
Сетевая солнечная станция для снижения расходов на общедомовые нужды, питания теплового пункта и зарядной станции для электромобилей.
- Мощность солнечных панелей
- 17,55 кВт
- Мощность инвертора
- 15 кВт
- Срок монтажа
- 7 дней
Задача
С чего начали
Застройщик хотел снизить расходы жильцов на общедомовые нужды: освещение и оборудование технических помещений, подъездов, насосы, сигнализацию и домофон. Солнечную станцию требовалось согласовать с другими системами дома — солнечными водяными коллекторами и геотермальными тепловыми насосами. В перечень потребителей также вошли циркуляционные насосы теплового пункта и зарядная станция для электромобилей во дворе.
Решение
Что установили

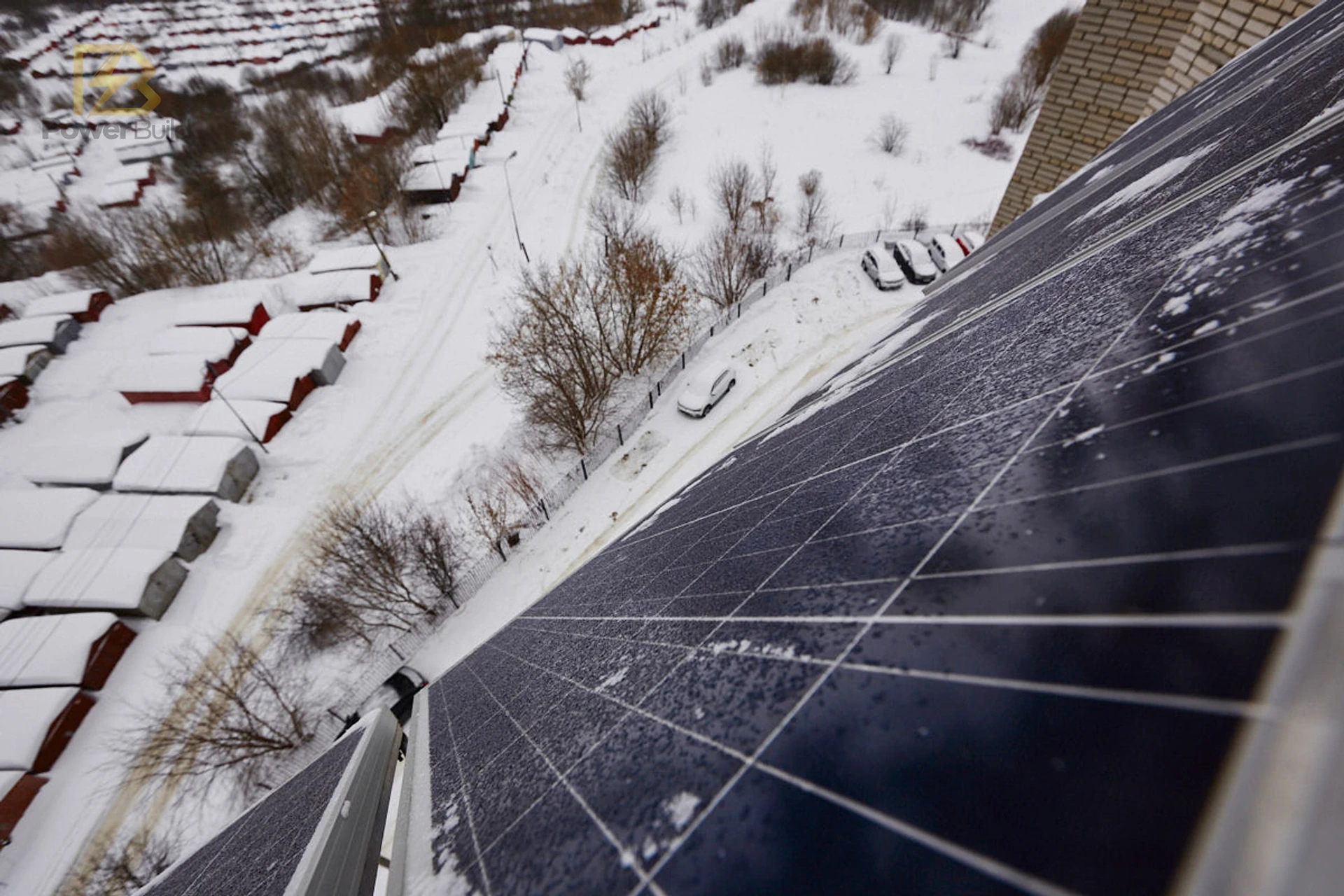

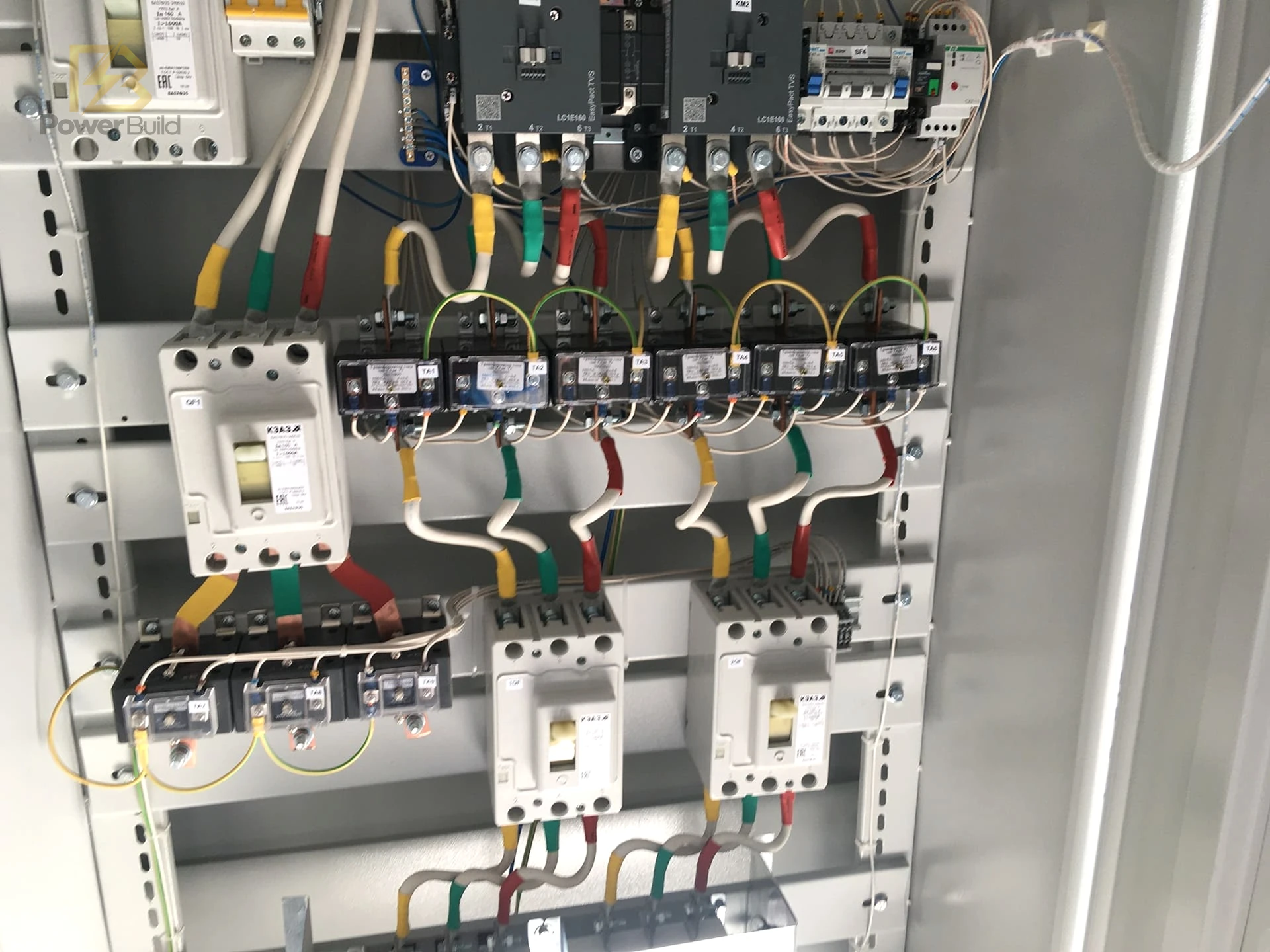

Установили сетевую солнечную станцию без аккумуляторов: 39 панелей Delta BST 450-72HC общей мощностью 17,55 кВт и трёхфазный инвертор Fronius Symo 15.0-3M мощностью 15 кВт. Для контроля потоков энергии предусмотрели Fronius Smart Meter 63A-3, а для использования избытка генерации на нагрев воды — Fronius OhmPilot мощностью 9 кВт. Станцию подключили к двум вводным распределительным устройствам: общедомовых помещений и теплового пункта.
Детали проекта
8 фото в галерее
Комплектация
Оборудование проекта
| Компонент | Модель / параметры | Количество |
|---|---|---|
| Сетевой трёхфазный инвертор | Fronius Symo 15.0-3M, 15 кВт | 1 шт. |
| Солнечные панели | Delta BST 450-72HC, 450 Вт | 39 шт. |
| Умный счётчик | Fronius Smart Meter 63A-3 | 1 шт. |
| Контроллер избытка мощности | Fronius OhmPilot, 9 кВт, трёхфазный | 1 шт. |
| Крепления | Система с изменяемым углом наклона | Комплект |
| Защита по постоянному току | DC-автоматы 16 А / 1000 В, УЗИП 1000 В, предохранители 13 А | На каждый массив панелей |
| Солнечный кабель | Сечение 6 мм² | В составе станции |
Крепления и ориентация панелей

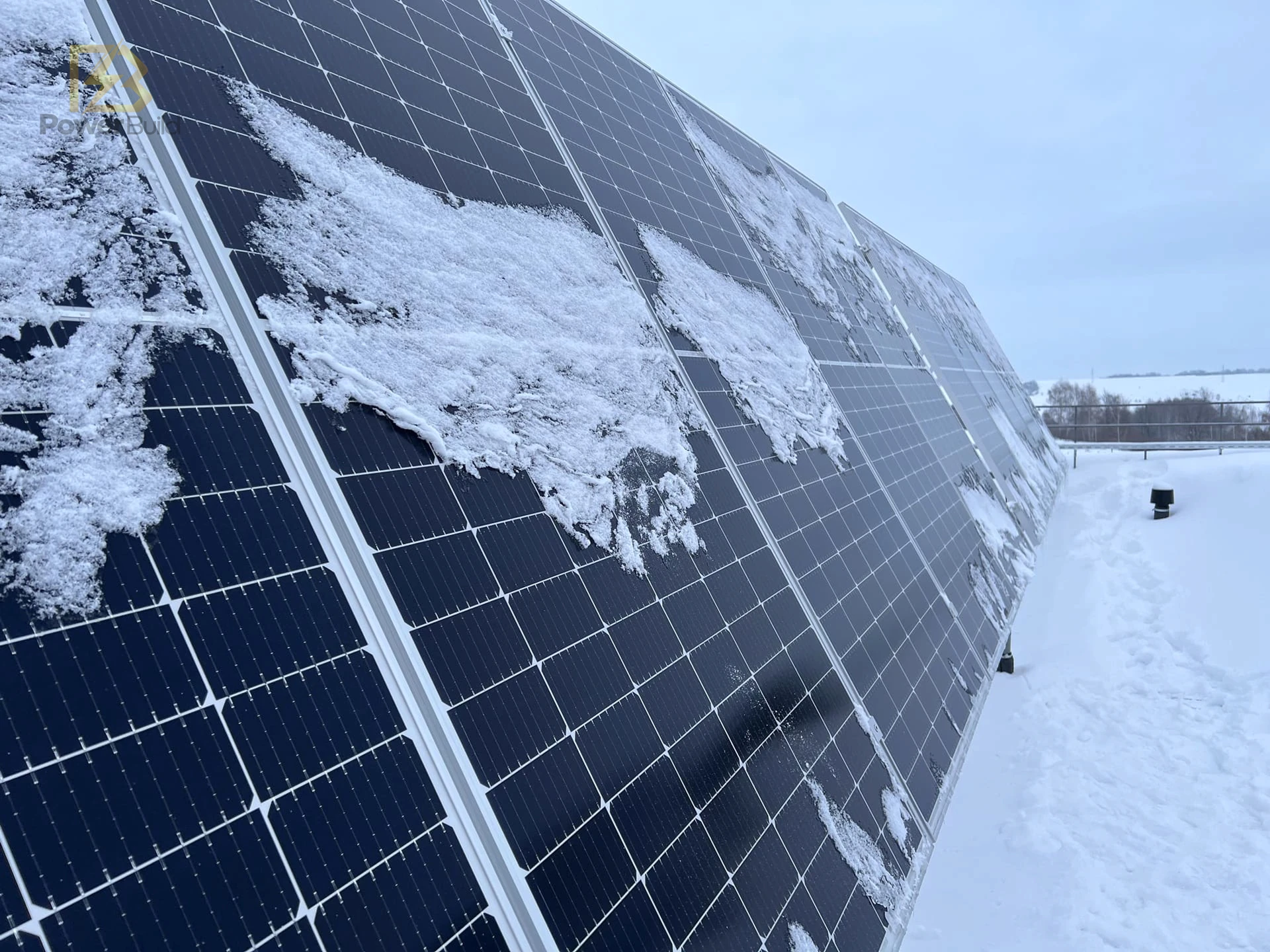

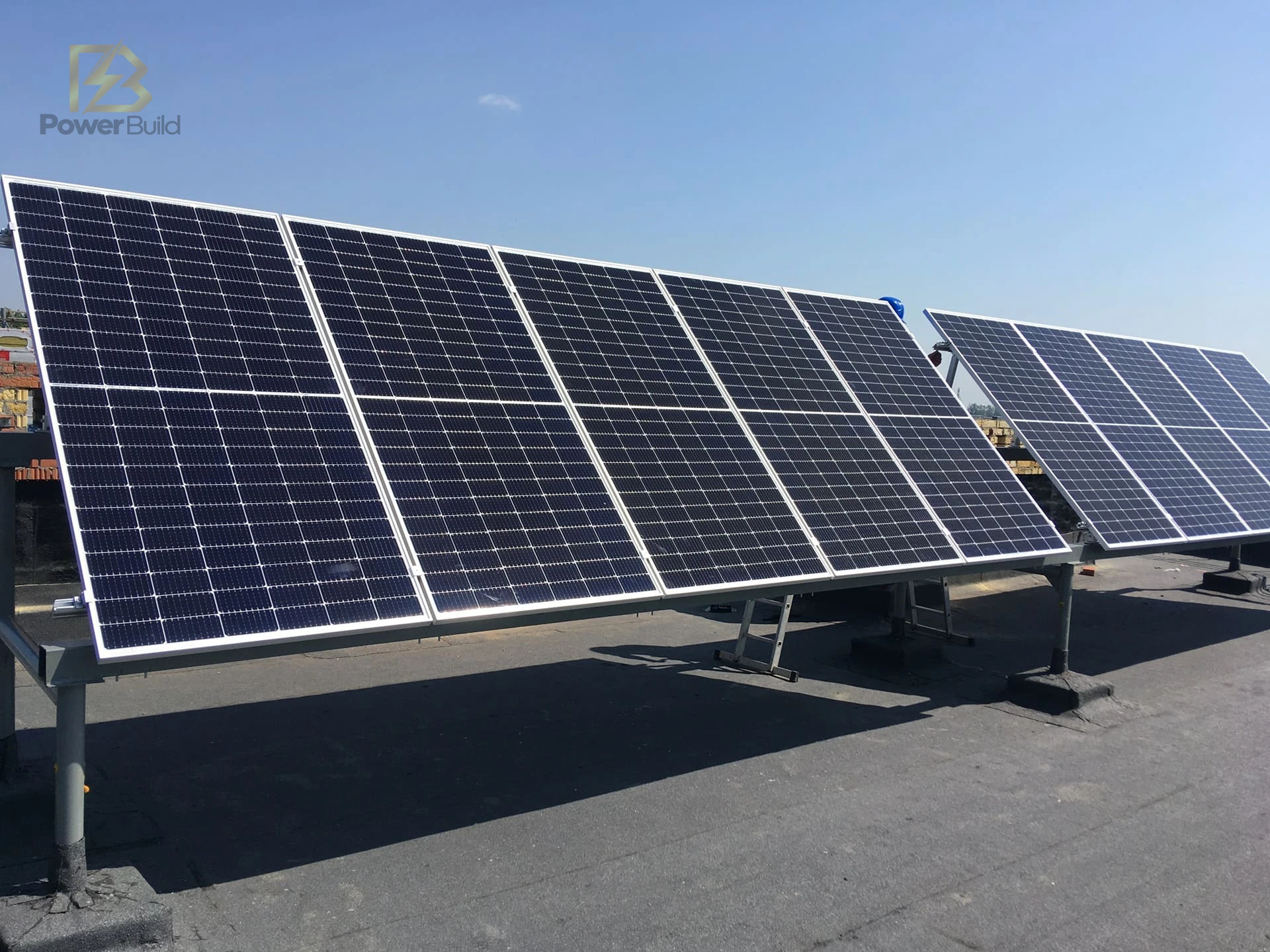

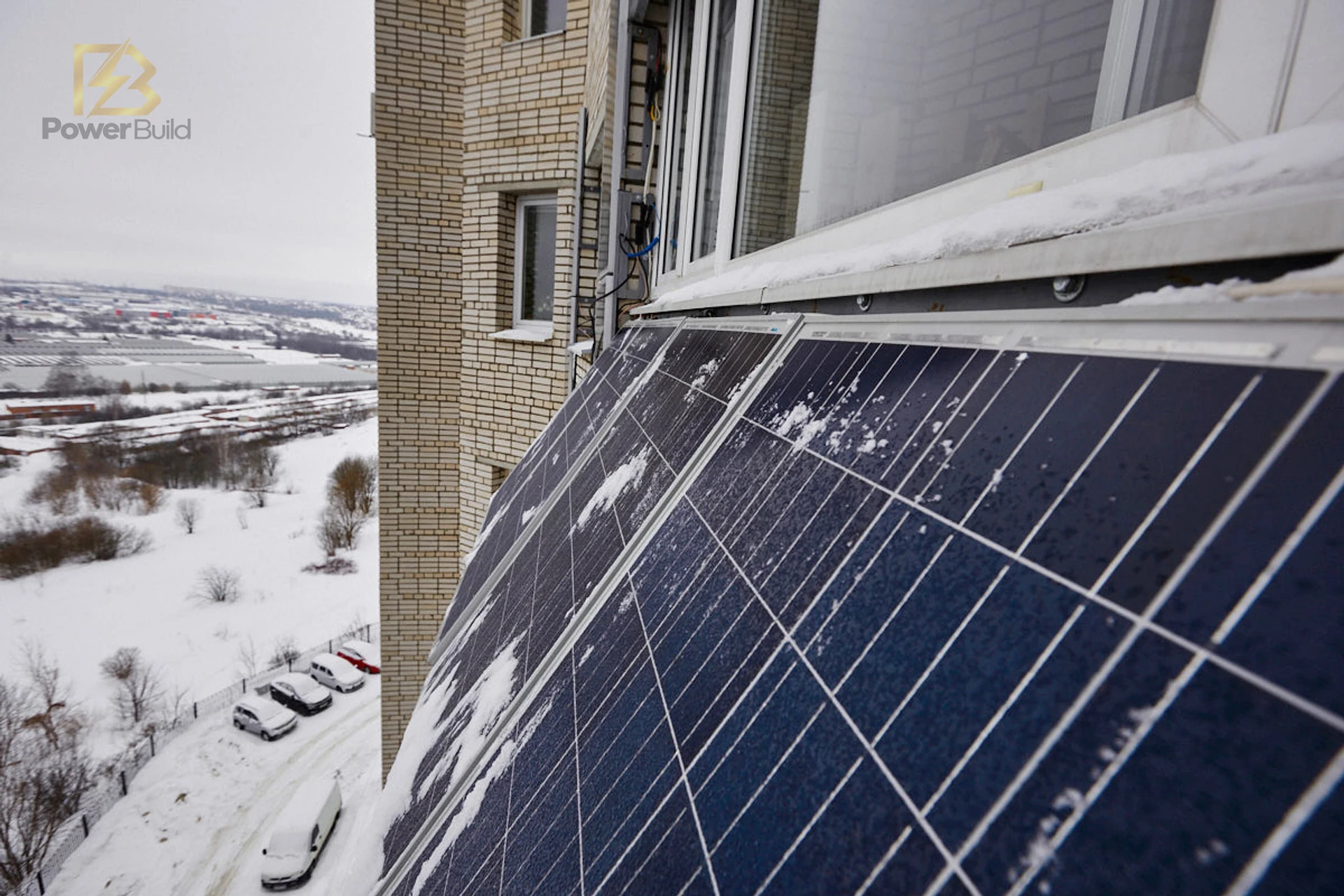

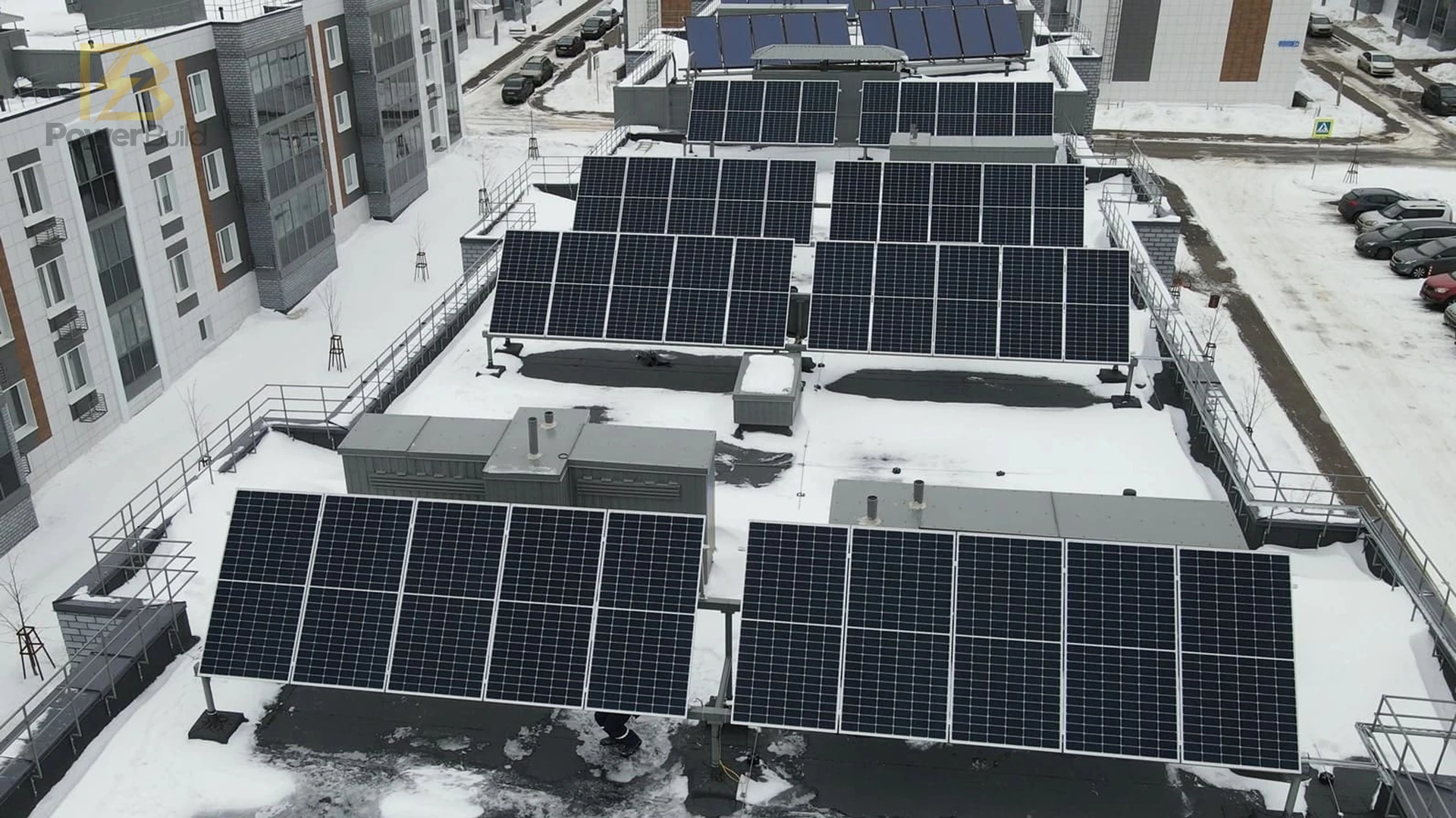

Закладные для креплений предусмотрели на этапе строительства кровли. Солнечный массив ориентировали на юг; исходный угол наклона — 45°. Конструкция позволяет менять наклон панелей.
Инвертор и кабельные линии

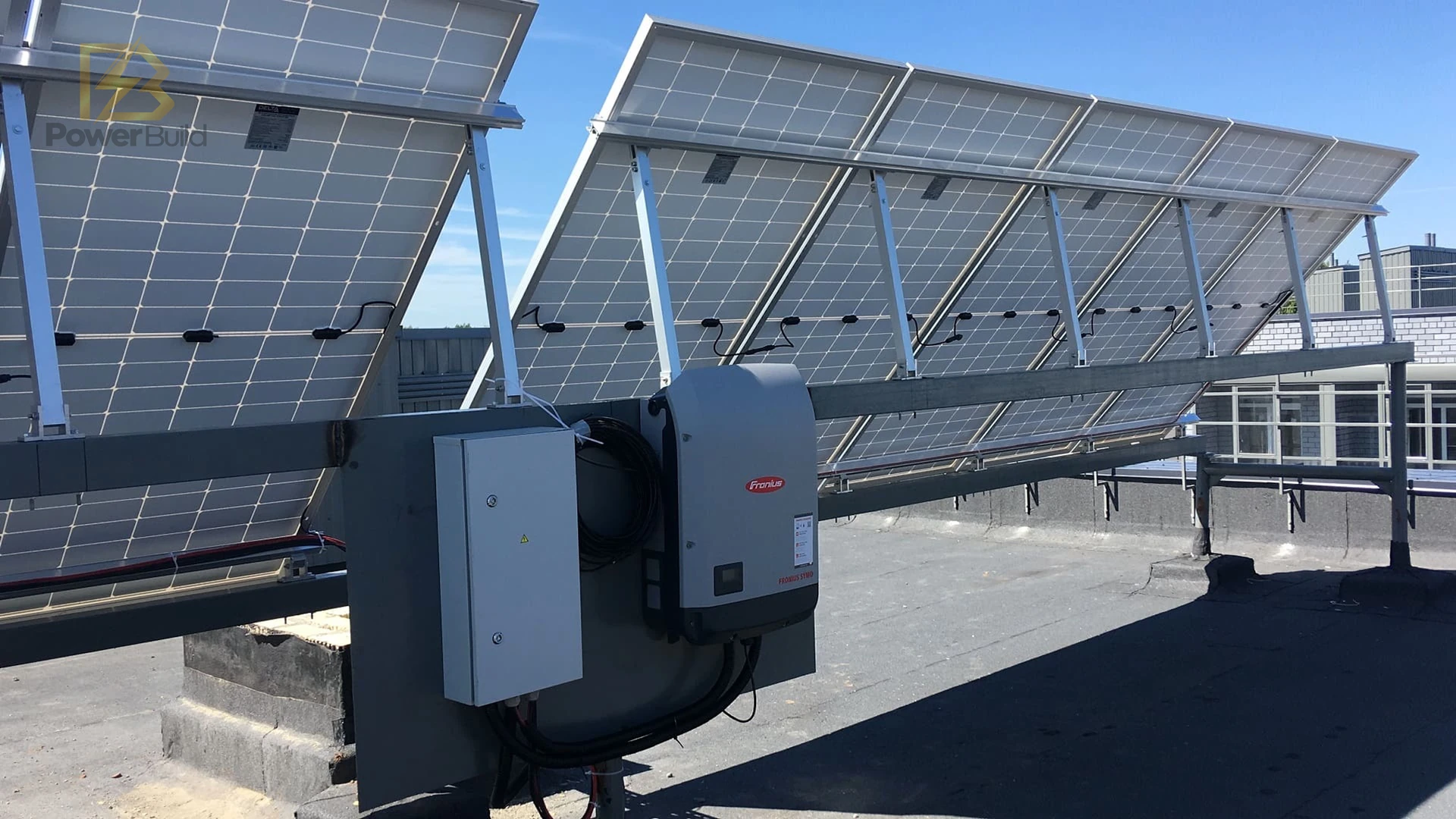

Сетевой инвертор и щит защиты разместили на кровле рядом с панелями. Необходимые кабели проложили по кабельным шахтам до вводных распределительных устройств.
Учёт и управление энергией

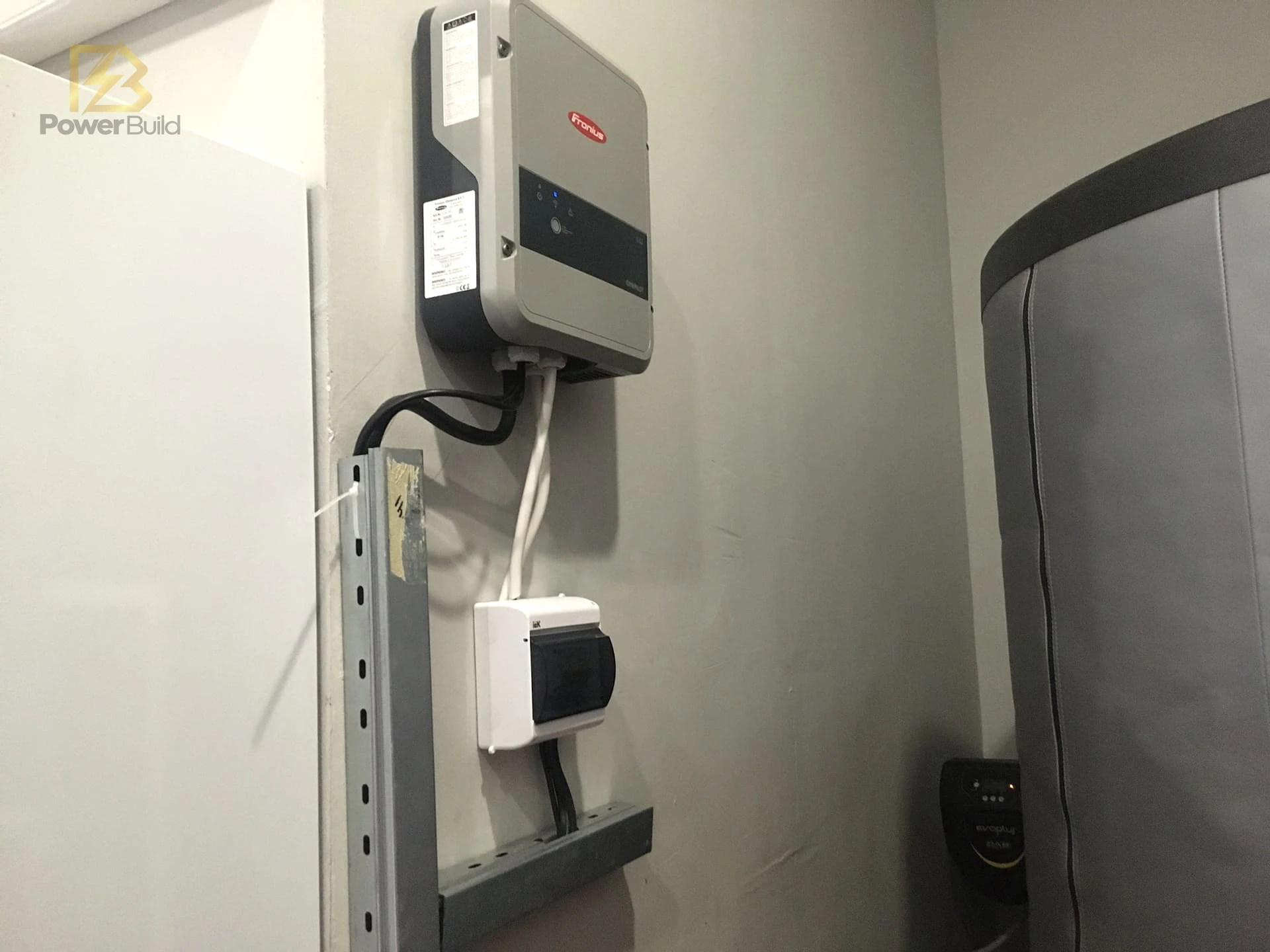

Fronius Smart Meter отслеживает потребление дома и выработку солнечной станции. Контроллер OhmPilot направляет избыток солнечной энергии на нагревательные ТЭНы бойлеров горячего водоснабжения.
Взаимодействие с тепловым пунктом
В доме применяются несколько источников энергии. Сезонное переключение станции позволяет направлять генерацию на те потребители, которым она нужнее в конкретное время года.
Работа системы
Как используется энергия
Весной и летом
Когда горячую воду нагревают солнечные коллекторы, а потребление тепловых насосов невелико, генерацию направляют на общедомовые помещения. Избыток через OhmPilot используется для нагрева воды в бойлерах.
Осенью и зимой
При росте потребления тепловых насосов станцию переводят на питание теплового пункта. Солнечная электроэнергия используется непосредственно для работы насосов горячего водоснабжения и отопления.
Дневная генерация без аккумуляторов
Станция работает в сетевом режиме в дневное время и снижает потребление электроэнергии из внешней сети. Аккумуляторы в этот проект не включены.
