Сетевая станция для дома с панелями 6,5 кВт

Дневная солнечная генерация с ограничением отдачи в сеть и балластным размещением панелей на крыше.

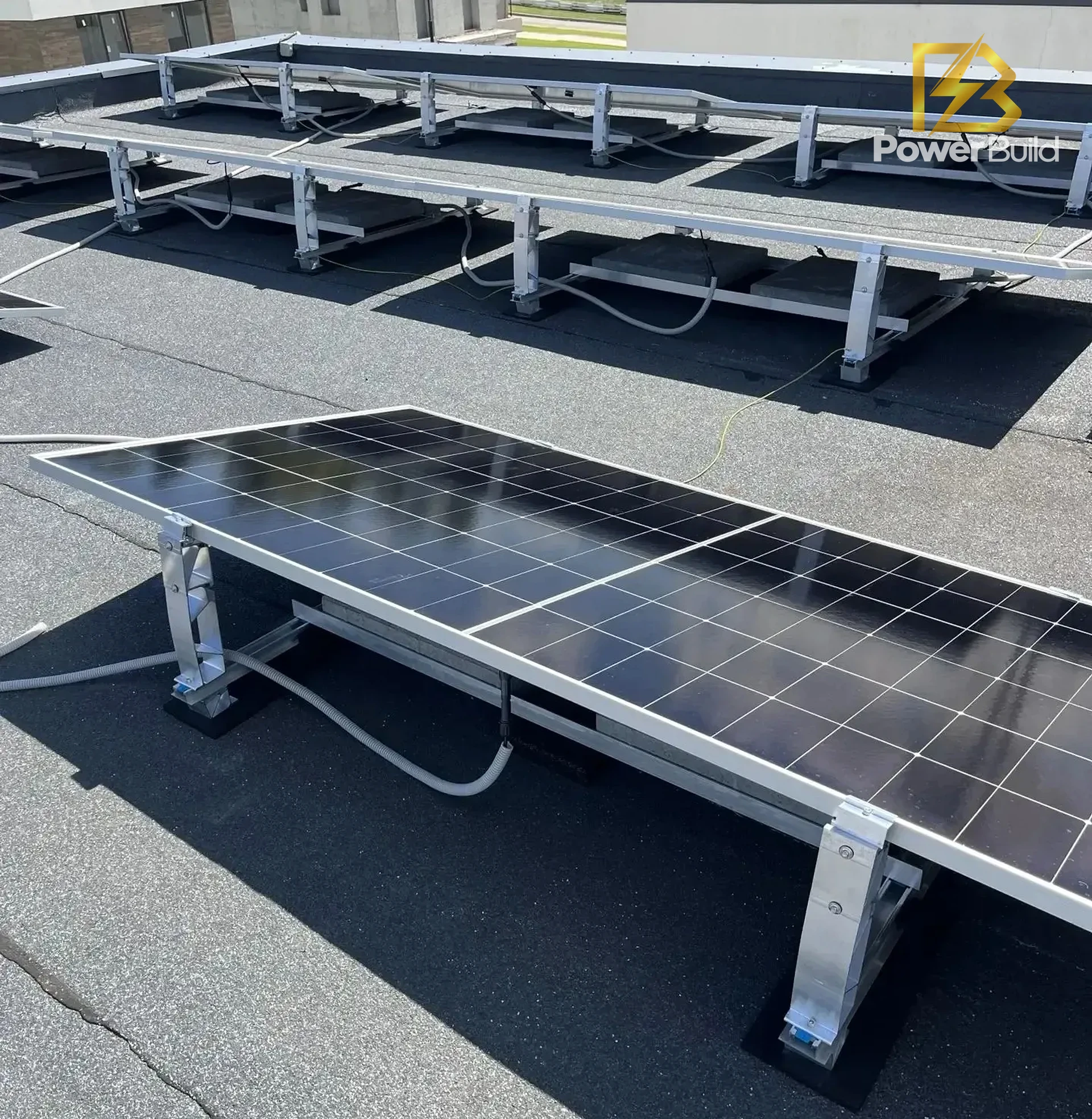

Солнечные панели на балластных креплениях на плоской крыше

Мощность солнечных панелей: 6,5 кВт
Мощность сетевого инвертора: 15 кВт
Модули LONGi по 650 Вт: 10 панелей

01 / Задача

С чего начали

Клиент хотел уменьшить дневное потребление из сети и установить панели без сверления кровельного покрытия. Требовались контроль генерации и ограничение отдачи электроэнергии во внешнюю сеть.

02 / Решение

Что установили

Реализовали сетевую солнечную станцию с инвертором Deye мощностью 15 кВт и десятью панелями LONGi по 650 Вт. Панели установили на балластных опорах под углом 15°. В состав системы включены кабельные соединения, аппараты защиты и контроль экспорта энергии.

Детали проекта

5 фото в галерее

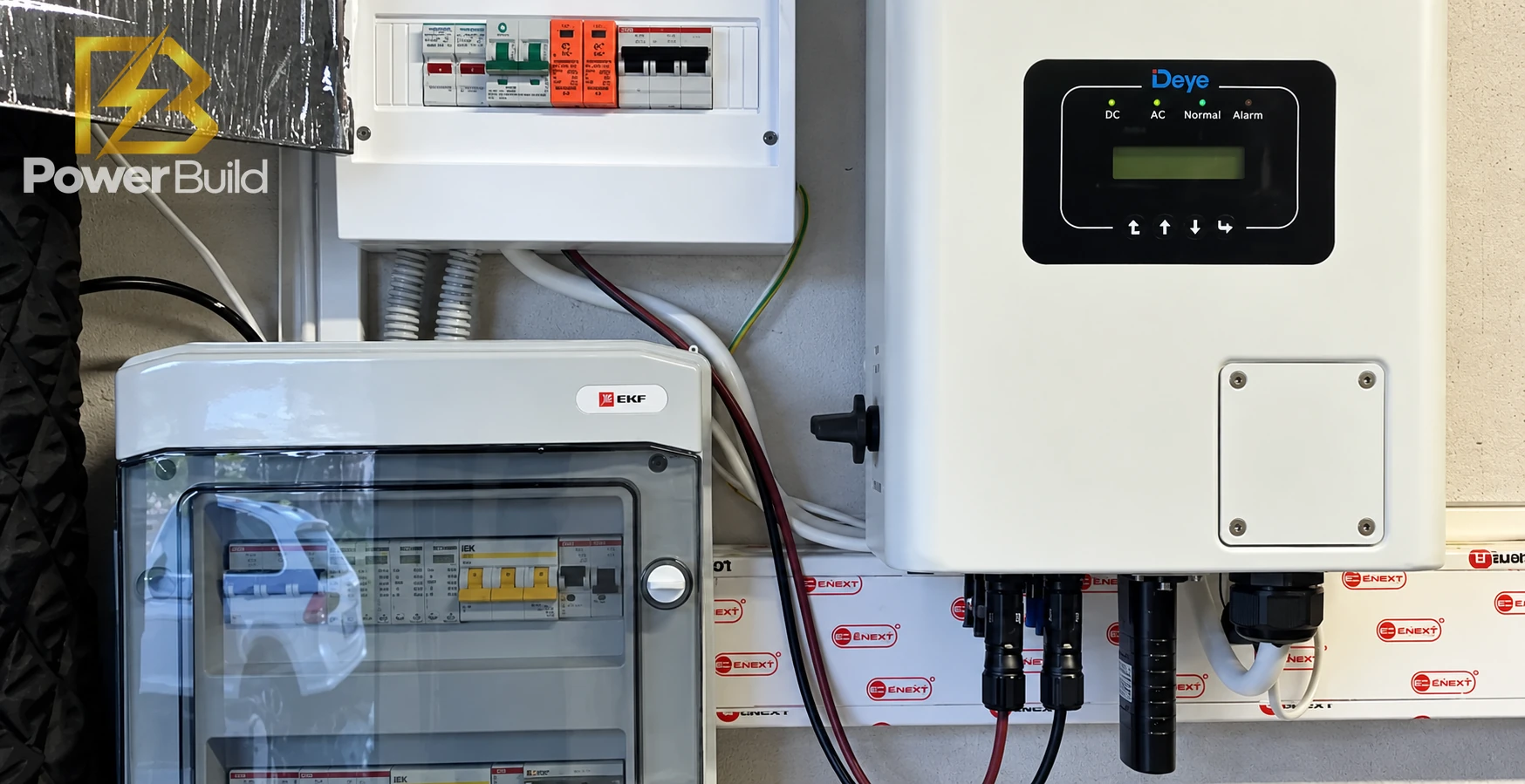

Сетевой инвертор Deye и электрические щиты

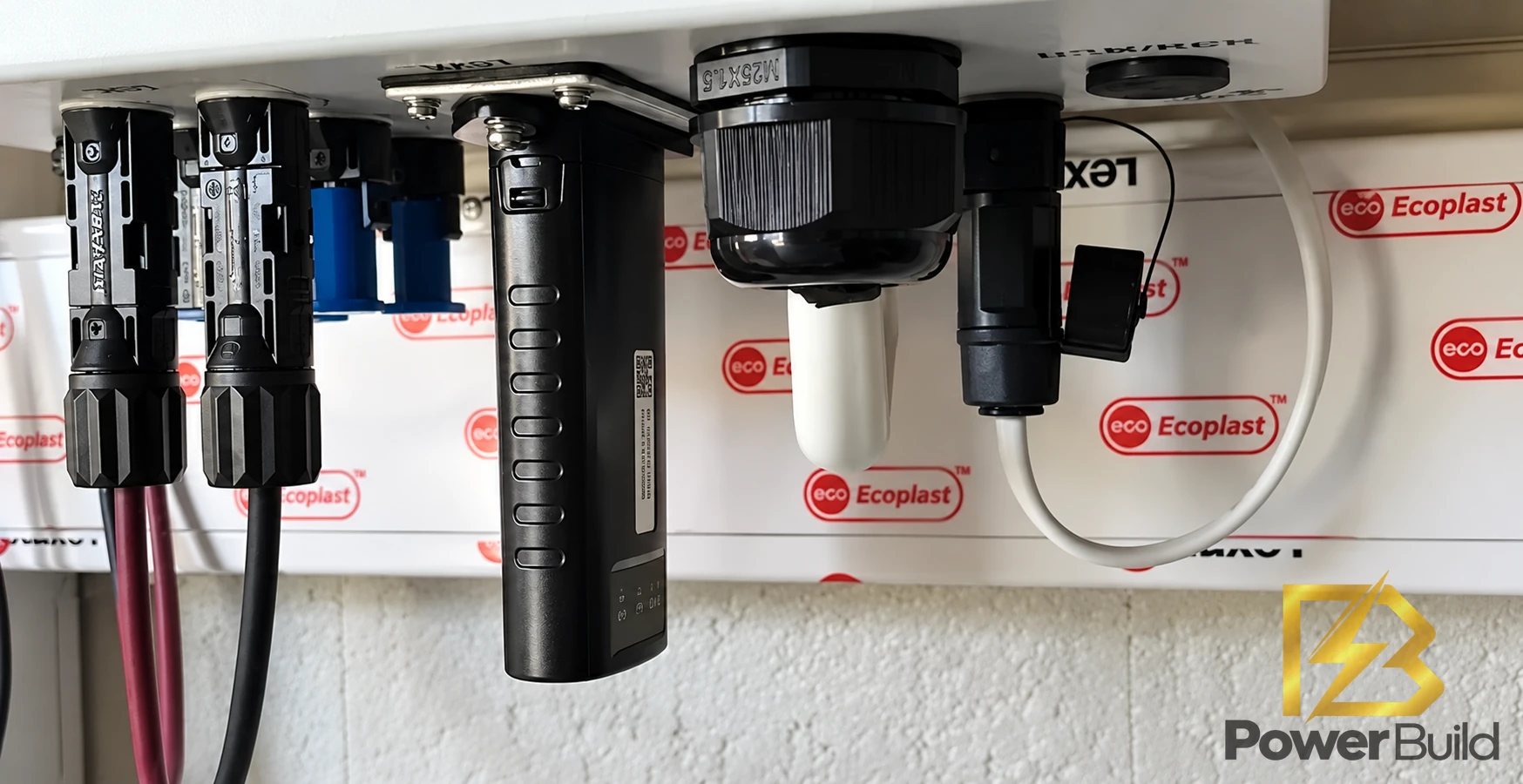

Кабельные подключения и коннекторы солнечной станции

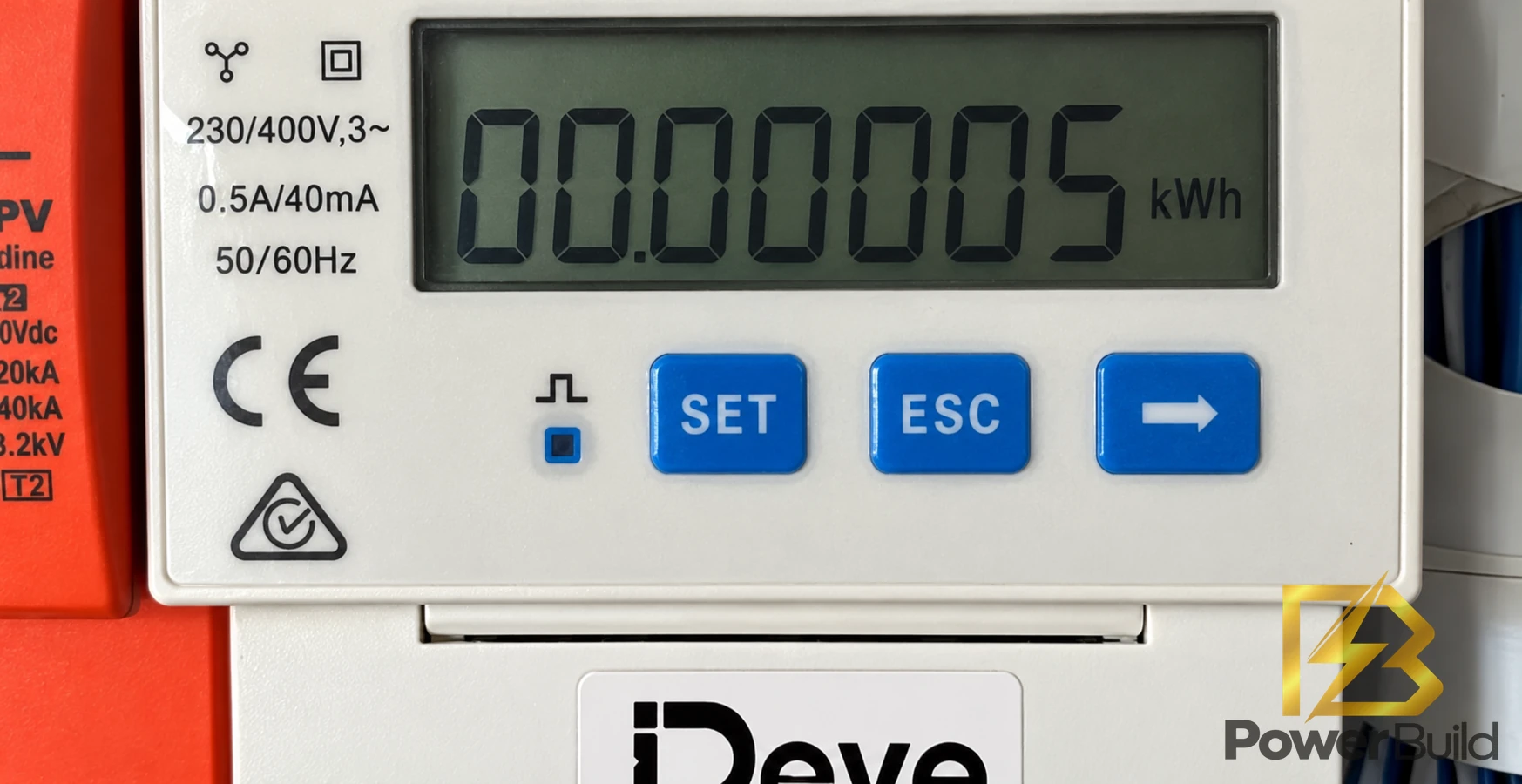

Счётчик в составе системы контроля электропотребления

03 / Комплектация

Оборудование проекта

Компонент	Модель / параметры	Количество
Солнечные панели	LONGI 650W-M	10 шт.
Сетевой инвертор	Deye SUN-15K-G06P3-EU-BM2-P1	1 шт.
Монтажная часть	Балластные опоры, кабели, коннекторы MC4 и электрическая защита	Комплект

Балластные опоры

В этом проекте крепление панелей выполнено без сверления кровельного покрытия.

Сетевая, не аккумуляторная система

Назначение этого проекта — дневное собственное потребление. Аккумуляторный резерв в указанную комплектацию не входит.

04 / Работа системы

Как используется энергия

В светлое время суток
Выработка солнечных модулей используется для питания бытовых потребителей совместно с внешней сетью.
Ограничение экспорта
Функция контроля экспорта ограничивает отдачу доступного избытка генерации во внешнюю сеть.
Вечером и ночью
При отсутствии солнечной генерации потребители получают питание от внешней сети.

Прогноз проекта

Расчётные показатели

Выработка за год: 8 419,06 кВт·ч
Снижение затрат в дневное время: 60–90%

Показатели приведены по расчёту проекта, а не по фактическим замерам. Это прогноз, не гарантия результата. Выработка зависит от погоды и условий размещения; экономия — от потребления, тарифов и эксплуатации.
